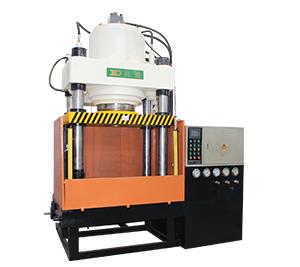

板材充液成形机主要用于金属板材的充液拉深成形，特别适用于普通拉深无法成形或需多道次拉深的杂乱结构钣金件的拉深成形工艺。本机器由主机、液压操控系统和计算机操控系统三部分组成。
德彩网 主机部分包括机身、主缸、压边缸、顶出缸及充液室等；液压操控系统由油箱、液压泵、电动机、增压缸、超高压电磁阀、比例阀及各类辅助阀组成；计算机操控系统选用上、下位机操控方式，工控机和触摸屏为上位机，进口PLC为下位机，上、下位机经过工业以太网通信，操控软件可按照用户设定的工艺参数，操控执行机构完结规则的工艺动作循环。板材充液成形机具有以下特色：
（1）可完成自动、半自动及手动三种工作方式；压边力可根据拉深行程分段加载，可根据用户设置的加载曲线接连实时调节；
德彩网 （2）液室压力可根据拉深行程分段设置，可根据用户设置的加载曲线接连实时调节；
（3）充液室选用“大液室套小液室”的可拆分自增强复合结，运用灵敏、结构强度高、可成形零件范围广；
德彩网 （4）主缸速度、空载下行和减速下行的范围均可根据工艺需要进行调整；
德彩网 （5）实时检测判断操控差错，保证操控精度；
（6）工控机具备数据库功能，自动生成完整的出产报表，可导入历史设置数据和过程数据；
德彩网 （7）触摸屏可随手动操控台自由移动，与工控机数据同享，具有设置工艺参数、监督过程数据，实时显现设备运转状况等功能，操作简单便利。
